Магнитный высокотемпературный паровой котел Vacorda, указатель уровня, измеритель уровня в паровом барабане высокого давления

Краткое описание:

Диапазон измерений: 150-6000mm(Customize)
Плотность: Более 0,5 г/см³
Номинальное давление: PN20~PN250 (<17МПа)
Температура эксплуатации: -190 ~ +425 ℃
Материал: SS304, SS316L, SS321, 1Cr18Ni9Ti, 0Cr18N9, 00Cr17NiMo2
Класс защиты: IP65, IP67

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Инструкция к изделию

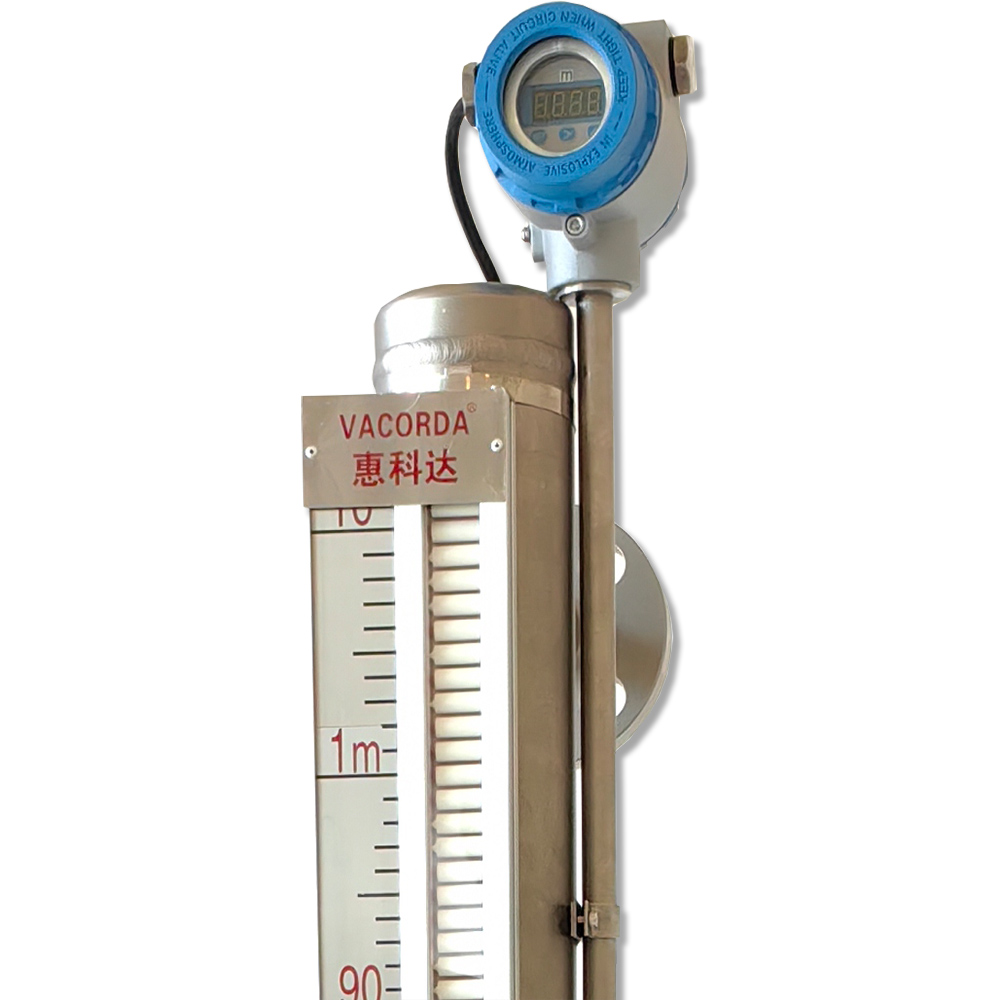

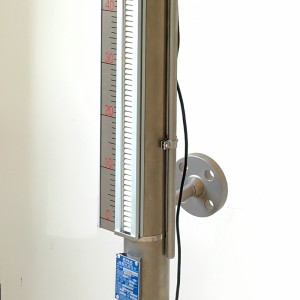

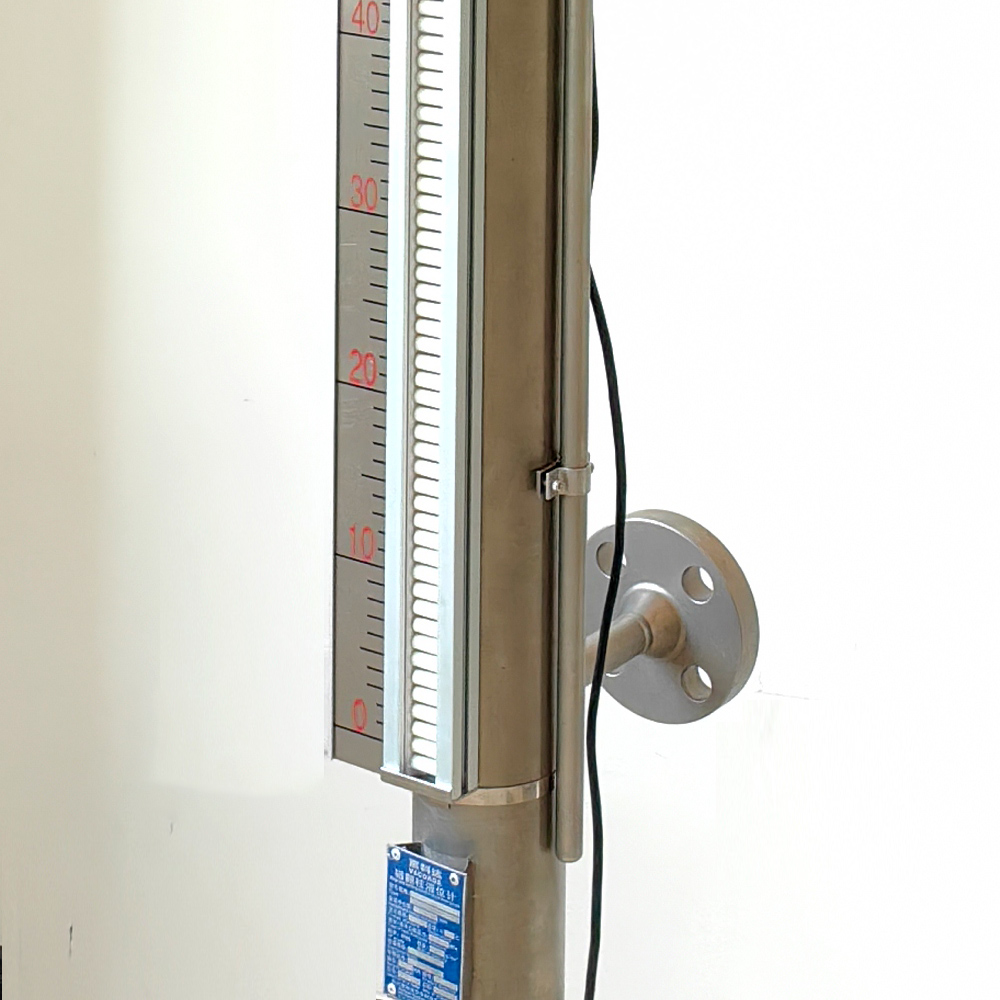

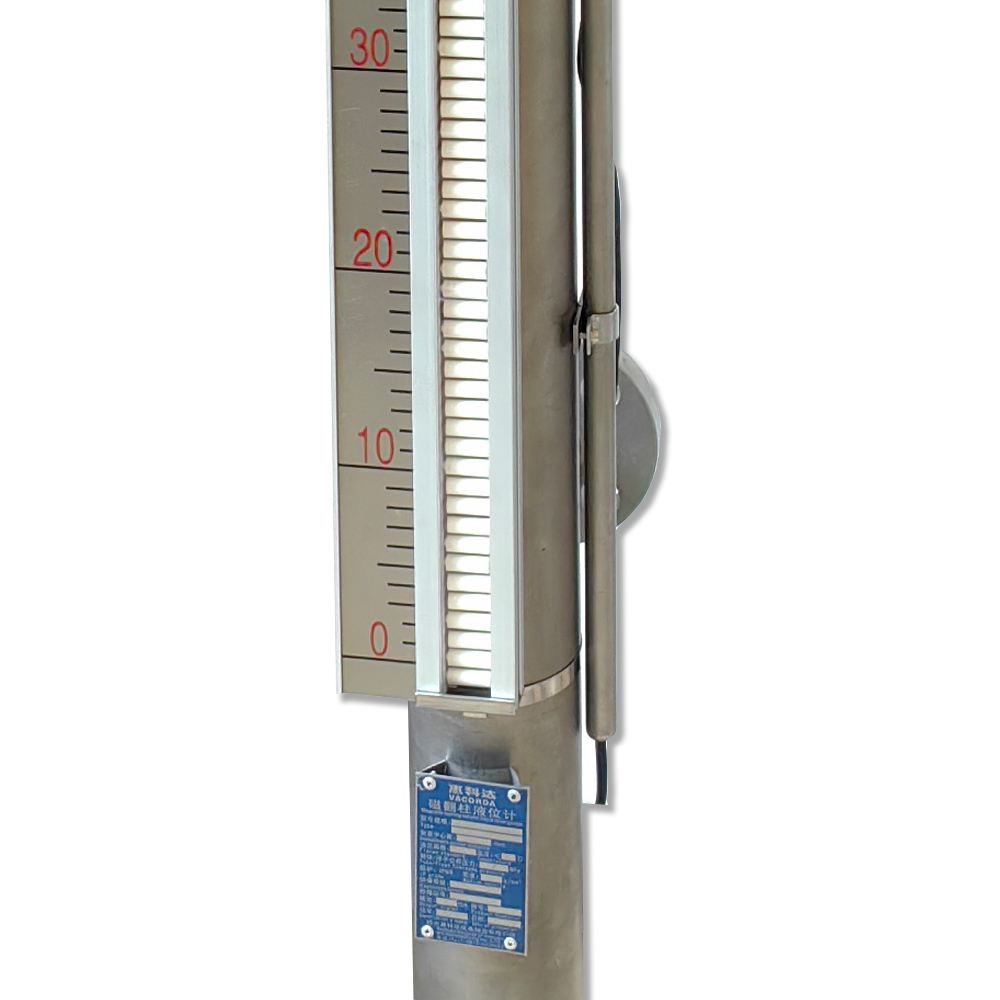

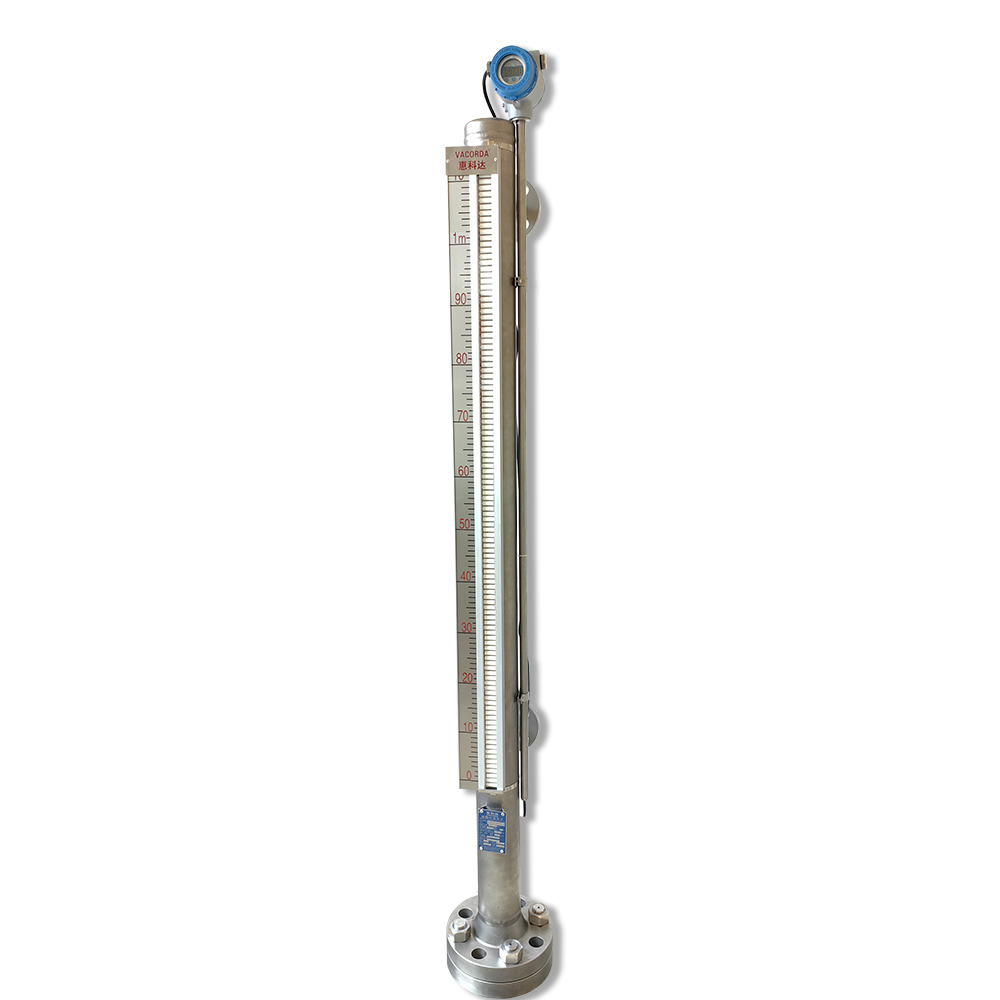

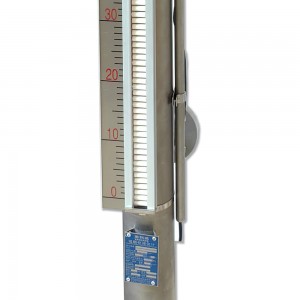

Выносной магнитный указатель уровня жидкости состоит из измерительного корпуса, двухцветного цилиндра, линейки, верхнего и нижнего фланца, магнитного шарика и преобразователя (4-20 мА). Магнитный шарик в корпусе указателя уровня, основанный на принципе плавучести, поднимается или опускается при изменении уровня жидкости и совершает двухцветный поворот, показывая уровень среды. Каждый цилиндр имеет двухцветную осесимметричную структуру. Расстояние между двумя цилиндрами составляет 10 мм. Красная сторона цилиндра показывает уровень жидкости, а белая - воздуха. Помимо измерения уровня жидкости, прибор также может измерять границу раздела двух видов жидкости.

Характеристики изделия
1. Магнитный уровнемер прост, стабилен и надежен.
2. не зависит от физико-химического состояния среды (например, проводимости, диэлектрической проницаемости, пенообразования и т.д.).
3. пригоден для работы в коррозионной, токсичной, взрывоопасной и других средах.
4. может быть двух различных плотностей для измерения поверхности раздела сред или измерения уровня жидкости.
5. 2-проводной выход сигнала 4~20mADC, светодиодный цифровой дисплей 0,8'' или 0,56''.

Технические параметры

(1) Расстояние между центрами:	150~6000mm
(2) Средняя плотность:	More than 0.5g/cm3
(3) Номинальное давление:	PN20~PN250(<17MPa)
(4) Материал:	SS304, SS316L, SS321, 1Cr18Ni9Ti, 0Cr18N9, 00Cr17NiMo2
(5) Рабочая температура:	-190°C ~ +425 °C
(6) Технологическое соединение:	DN20~DN80/RF/14,DN80~DN250/RF/14
(7) Виды индикаторов:
A: Откидной цилиндр из алюминия и ABC-пластика.	B: алюминиевая заслонка
C: Откидной цилиндр из PVC, ABC-пластика.	D: Цилиндр заслонки из PP и ABC
E: AL &LED	F: PP&LED
(8) Структура верхней камеры:	1. Сварная крышка 2. Сварная крышка с заглушкой M141,5 3. Фланец 4. Фланец с заглушкой M14 1,5
	5. Приварная крышка с фланцем DN20. 6. Фланец с фланцем DN20.
	7. Приварная крышка с воздушным клапаном 8. Фланец с воздушным клапаном

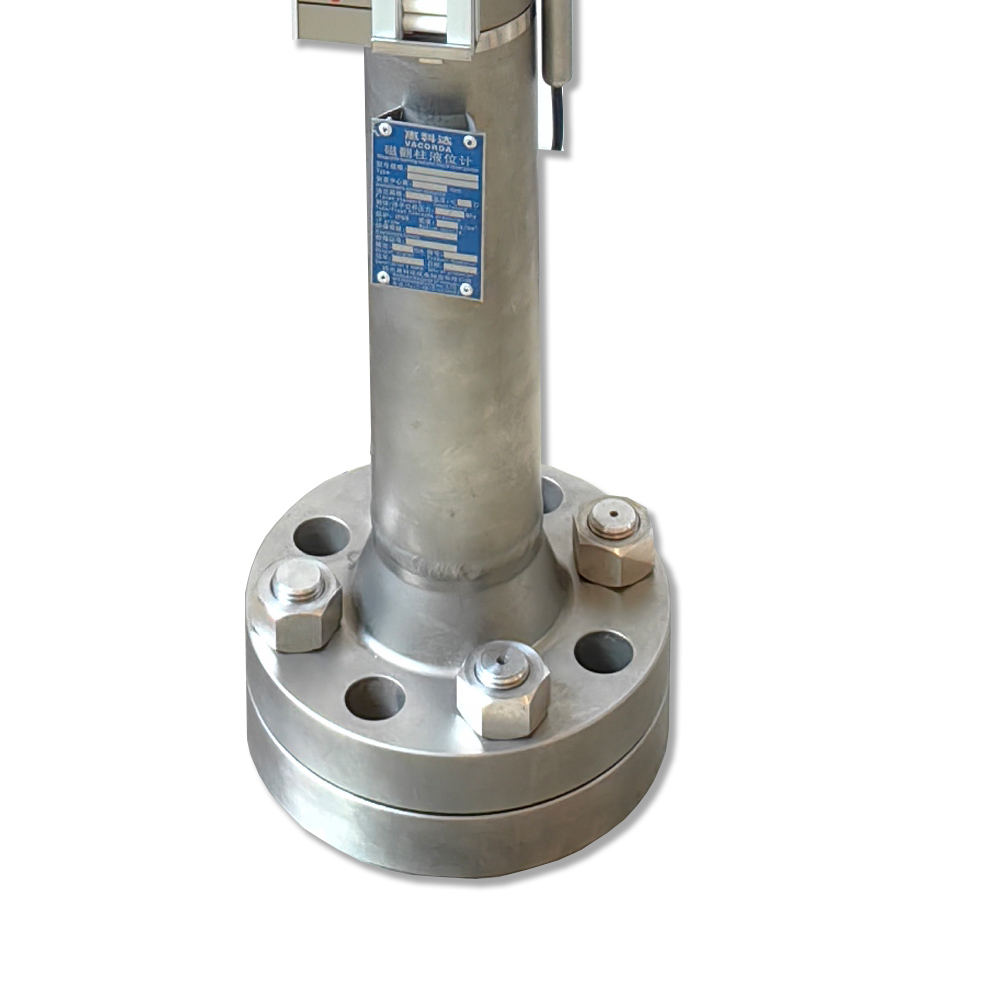

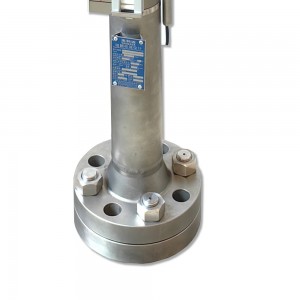

(9) Конструкция нижней камеры:	1. Крышка фланца 2. Фланец с винтом сливной пробки 3. Фланец со сварной трубкой DN20
(9) Конструкция нижней камеры:	4. С фланцем DN20. 5. С игольчатым/шаровым клапаном.

ПРИМЕЧАНИЕ: Для верхнего и нижнего конца камеры винт пробки может быть выбран типа 1/2 "NPT.

Подробная информация о магнитном уровнемере Vacorda.

Области применения
Интеллектуальный цифровой уровнемер с боковым креплением магнитной заслонки широко используется в нефтяной, химической, нефтедобывающей, фармацевтической, пищевой, винодельческой промышленности и т.д., подходит для измерения уровня в условиях высокой/низкой температуры, высокого давления, сильной коррозии, токсичности.
Магнитный уровнемер с заслонкой может непосредственно использоваться для наблюдения за уровнем жидкости в различных емкостях. Он подходит для индикации уровня жидкости в нефтяной, химической и других отраслях промышленности. Преимуществами указателя уровня жидкости являются простота конструкции, интуитивно понятное и наглядное наблюдение, отсутствие засорения и утечек, удобство монтажа и простота обслуживания. Верхний и нижний фланцы стеклянного пластинчатого уровнемера соединяются с емкостью, образуя разъем. Через стеклянную пластину можно непосредственно наблюдать за фактической высотой уровня жидкости в емкости. Верхний и нижний клапаны оснащены предохранительными стальными шариками. При случайном повреждении стекла стальные шарики под действием внутреннего давления в контейнере автоматически герметизируются, предотвращая перелив жидкости в контейнер и обеспечивая безопасность оператора.
