Ультразвуковой уровнемер – это бесконтактный, высоконадежный, экономичный, простой в установке и обслуживании прибор для измерения уровня. Это недорогой измерительный прибор для измерения жидкостей, суспензий и твердых веществ на промышленных объектах. Широко используется в водоподготовке, коммунальной, химической, металлургической, машиностроительной промышленности или измерении уровня.

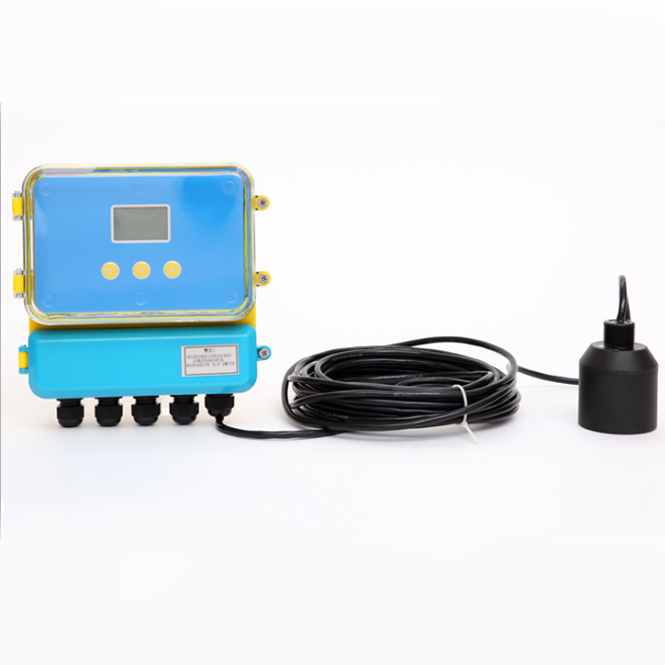

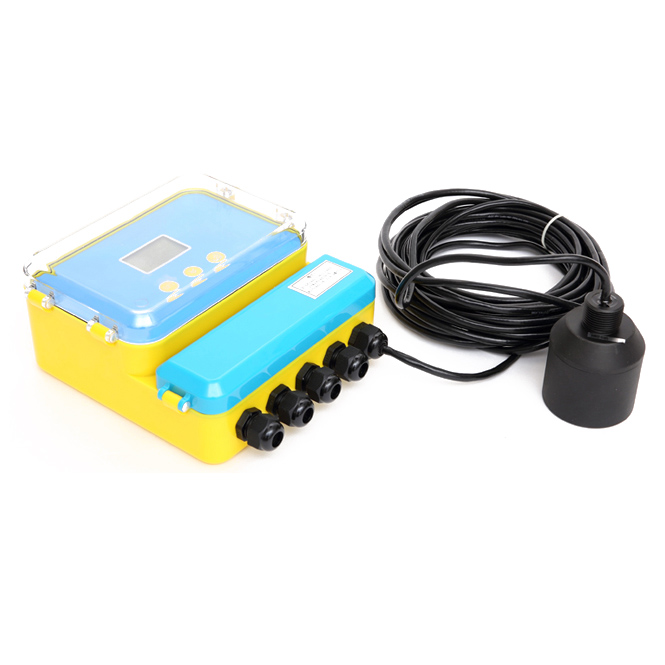

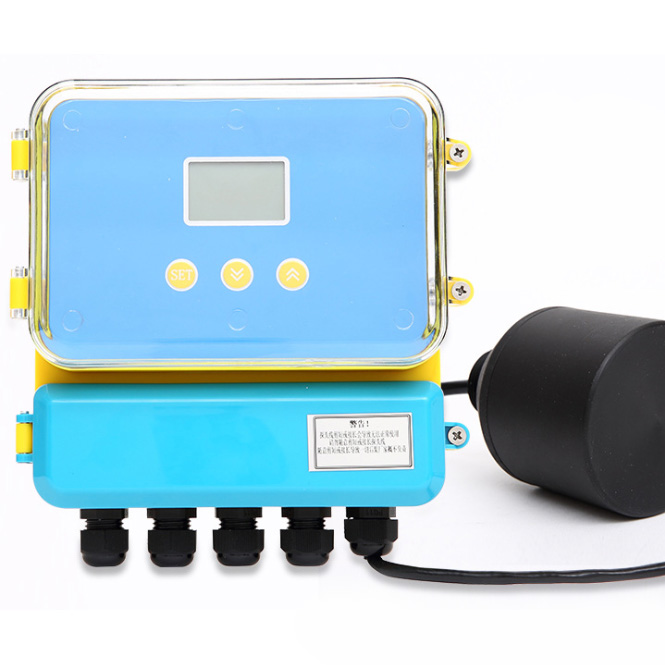

Ультразвуковые уровнемеры делятся на интегрированные и раздельные. Интегрированный тип, датчик и хост собираются вместе, установка проста и удобна; раздельный тип отделяет датчик от хоста и больше подходит для установки на резервуаре для хранения, силосе и кронштейне.
Стандарты реализации этого продукта: GB/T11828.4-2011, GB/T 27993-2011.
Принцип работы

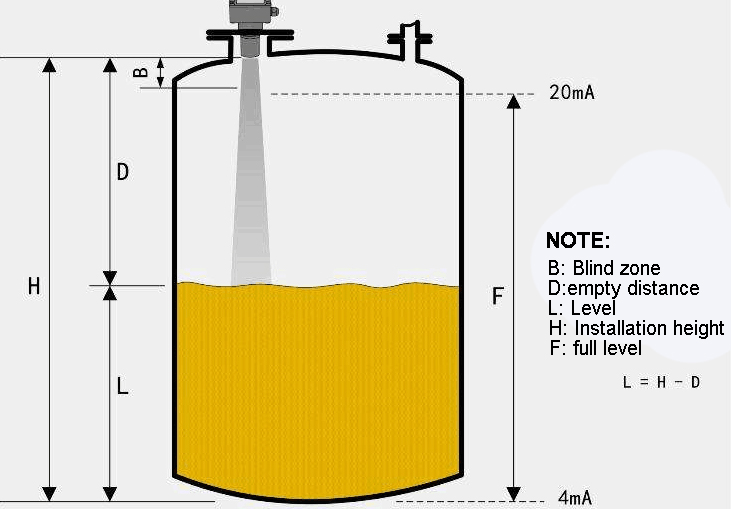

Ультразвуковой уровнемер состоит из ультразвукового преобразователя (зонда), излучающего высокочастотные импульсные звуковые волны, которые отражаются обратно на поверхность измеряемого объекта (материала), а отраженное эхо принимается преобразователем и преобразуется в электрический сигнал. сигнал. Время распространения звуковых волн пропорционально расстоянию от звуковой волны до поверхности объекта. Время между звуковой волной и обратной звуковой волной определяется для расчета расстояния от датчика до поверхности материала, тем самым вычисляя высоту уровня.
Функции
Бесконтактное измерение сред не зависит от вязкости, удельного веса и т. д. измеряемой среды и имеет сильную помехоустойчивость;
Используйте экологически чистые материалы и не загрязняйте измеряемую среду;
Нетоксичен, может использоваться для измерений в фармацевтической и пищевой промышленности;
Он может быть оснащен релейным контактным выходом для реализации функции сигнализации уровня;
Параметры настройки кнопок панели, настройка пользовательских параметров удобна и быстра;
Используя микропроцессор и уникальную технологию обработки эхо-сигналов, он может адаптироваться к измерению уровня и уровня жидкости в различных сложных рабочих условиях;
Благодаря функции самообучения он может идентифицировать истинное эхо, а результат измерения является точным. Он имеет автоматическую температурную компенсацию, подавляющую дрейф и повышающую точность измерений.
Степень защиты IP67 позволяет использовать его в большинстве условий работы на открытом воздухе.
Технические параметры
| тип | Сплит-тип | Интегрированного типа |
| Диапазон | 5м, 10м, 15м, 20м, 30м, 40м | 5м, 10м, 15м, 20м, 30м, 40мс |
| Защитите класс: | Дисплей IP65, датчик IP68 | Дисплей IP65, датчик IP68 |
| Температура окружающей среды | Дисплейный прибор -20 ~ + 60 ℃, | Дисплейный прибор -20 ~ + 60 ℃, |
| Зонд -20 ~ + 80 ℃ | Зонд -20 ~ + 80 ℃ | |
| точность измерения | 0,5%-1,0% | 0,5%-1,0% |
| Кабель зонда | До 100 метров, стандартно 10 метров | нет |
| Аналоговый выход | Нагрузка 4 ~ 20 мА / 510 Ом | 4-проводной, нагрузка 4 ~ 20 мА/510 Ом |
| 2-проводной, нагрузка 4 ~ 20 мА/250 Ом | ||
| питание | Стандартное 220VAC + 15 %, 50 Гц | Стандартное напряжение 24 VDC тока |
| Опционально 24VDC, 120 мА | Опционально 220 VAC + 15 %, 50 Гц | |
| Пользовательское напряжение 12 VDC или питание от батареи | Дополнительное питание 12 VDC или аккумуляторная батарея. | |
| Коммуникация | Дополнительная связь 485 или 232 | Дополнительная связь 485 или 232 |
| Релейный выход | Опционально 2 комплекта переменного тока 250 В/8 А или постоянного тока 30 В/5 А с программируемым состоянием | Опционально 2 комплекта переменного тока 250 В/8 А или постоянного тока 30 В/5 А с программируемым состоянием |
