Описание продукта

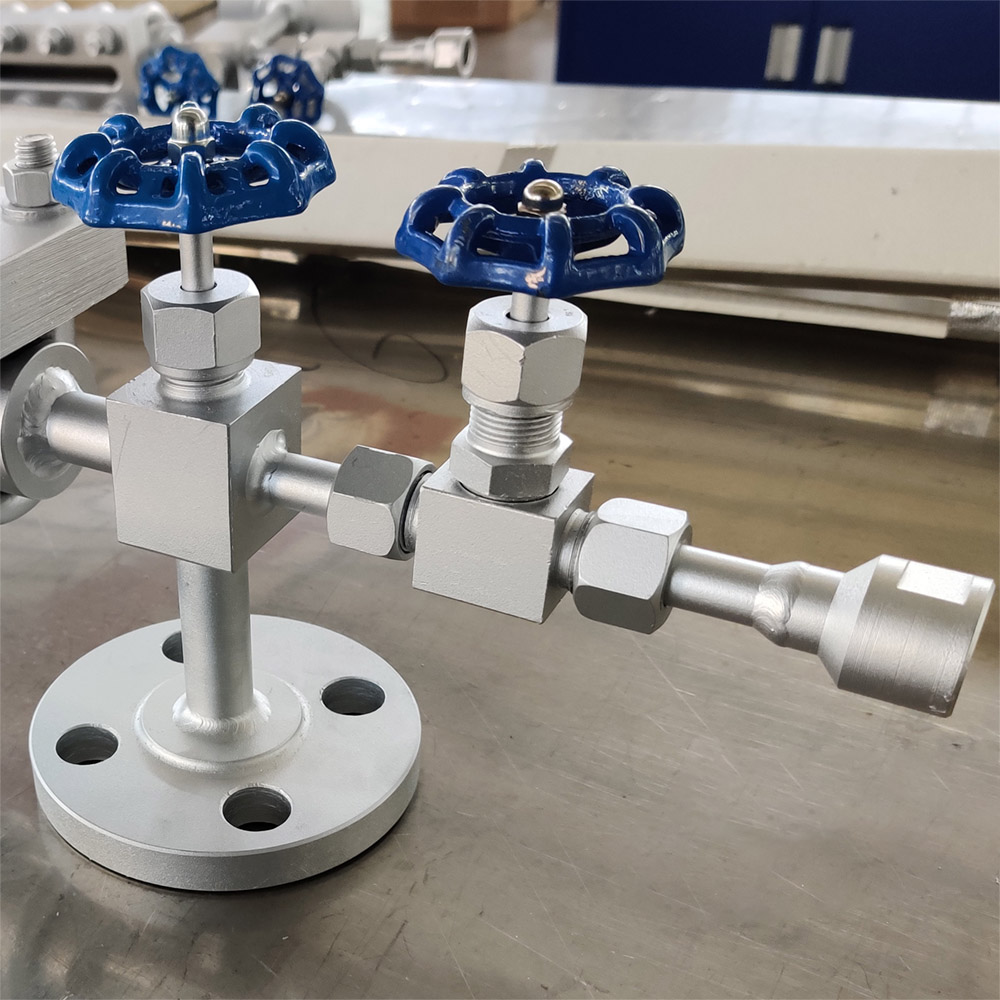

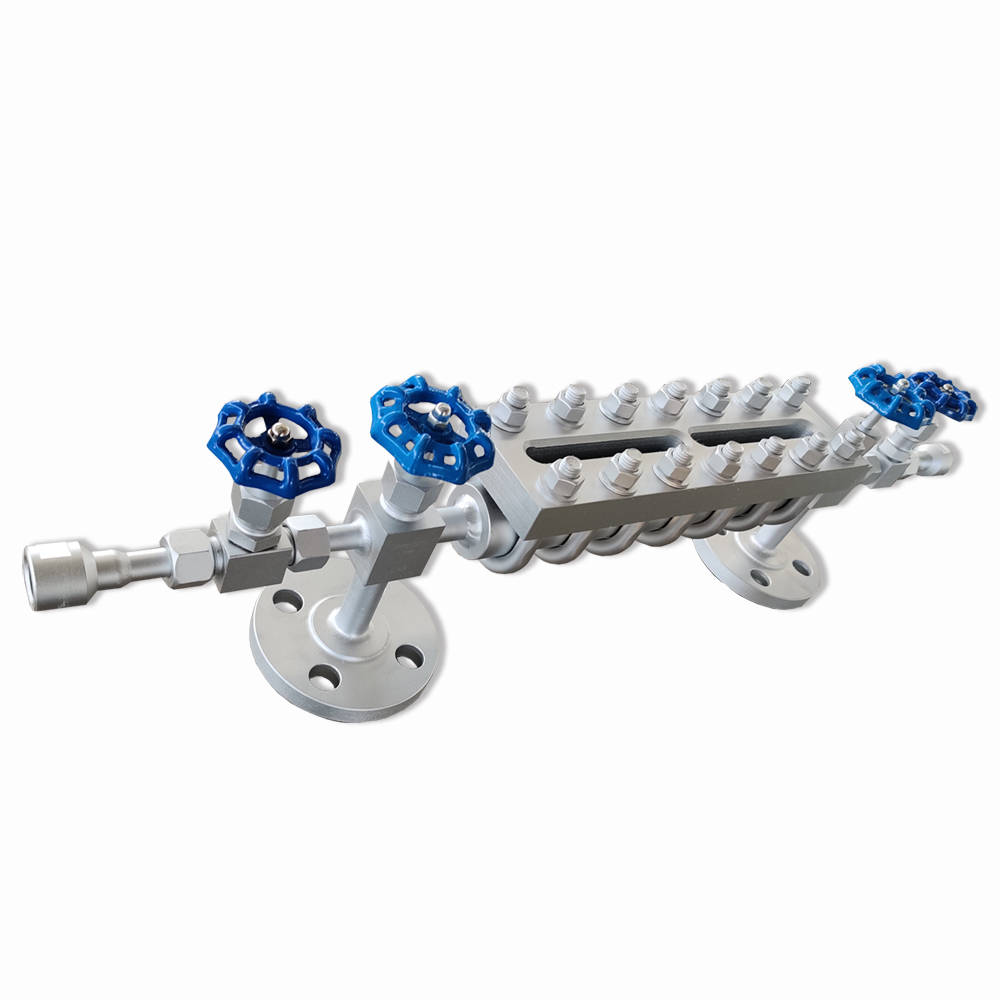

Указатель уровня жидкости со стеклянной пластиной делится на три типа: прозрачный тип, отражатель и смотровое стекло.Указатель уровня жидкости в основном состоит из корпуса указателя уровня жидкости, верхнего клапана (парового клапана), нижнего клапана (клапана жидкости). ), канализационная пробка (канализационный клапан) и страховочный стальной шар. Когда стеклянная пластина повреждается в результате раскола или чего-либо подобного, предохранительный стальной шар автоматически блокирует клапаны на стороне газа и жидкости, чтобы предотвратить или уменьшить утечку среды, и удобен для ручной резки корневого клапана указателя уровня жидкости для обработки.Серия прочная, надежная и простая в установке.Это идеальный инструмент для наблюдения за уровнем жидкости в различных резервуарах среднего и низкого давления.Уровень жидкости соединен с верхним и нижним фланцами указателя уровня жидкости, а также с верхним и нижним фланцами контейнера, образуя сообщающееся устройство, позволяющее непосредственно наблюдать за уровнем жидкости. Стандарт реализации продукта: HG 21588-21592-95.
Характеристика продукта
1. Непосредственно наблюдайте за положением уровня жидкости;
2. Имеет устройство быстрого отключения при утечке паров и жидкости;
3. Разумная структура, простая установка и обслуживание;
4. Низкие затраты на техническое обслуживание.
Технические параметры
| Номинальная длина (от центра до центра): | 0~300-0~2000мм |
| Рекомендуемая длина: | 550, 850, 1150, 1450, 1750 мм |
| Материал стеклянного указателя уровня: | Углеродистая сталь, 304, 316L |
| Номинальное давление (МПа): | 1,6,2,5,4,6,3,10,16,20,26МПа |
| Рабочая температура: | 0~450℃ |
| Соединительный фланец стеклянного указателя уровня: | DN20 (3/4 дюйма) Тип A, B --- Тип HG20592C --- HG20615-09 |
| Разъем нагревательного парового куба: | Внутренняя резьба RC1/4 |
| Давление греющего пара: | ≤1,0 МПа |
| Давление закрытия стального шара: | ≥0,3 МПа |
Приложения
Указатель уровня со стеклянной пластиной в основном используется в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности, в различных прозрачных емкостях для жидкостей и котлах, воде, бензине, сжиженном нефтяном газе, аммиаке, пропане, пропиленовом продукте, ароматических веществах, кислотах и химикатах. измерение уровня сырья.
