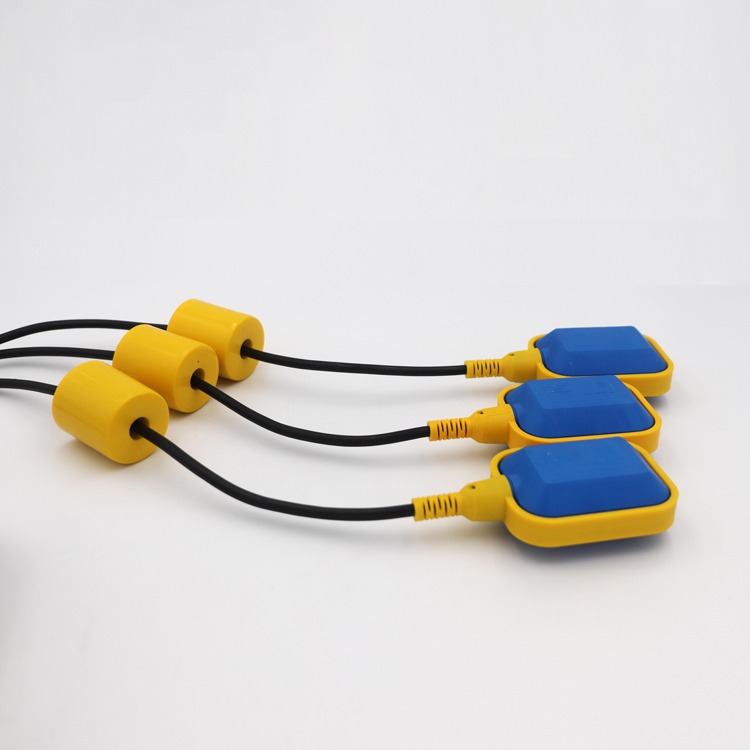

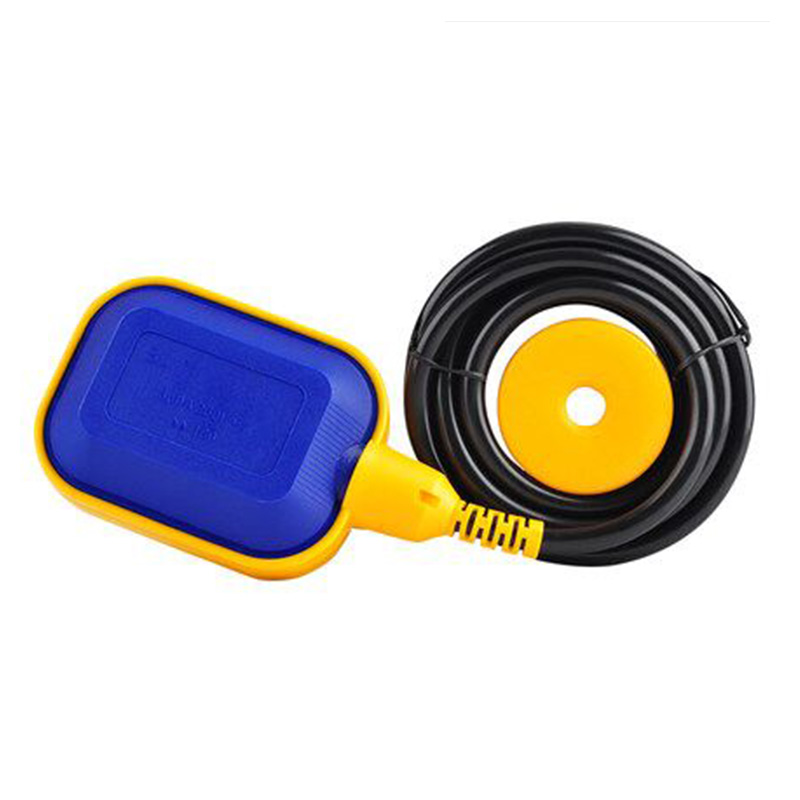

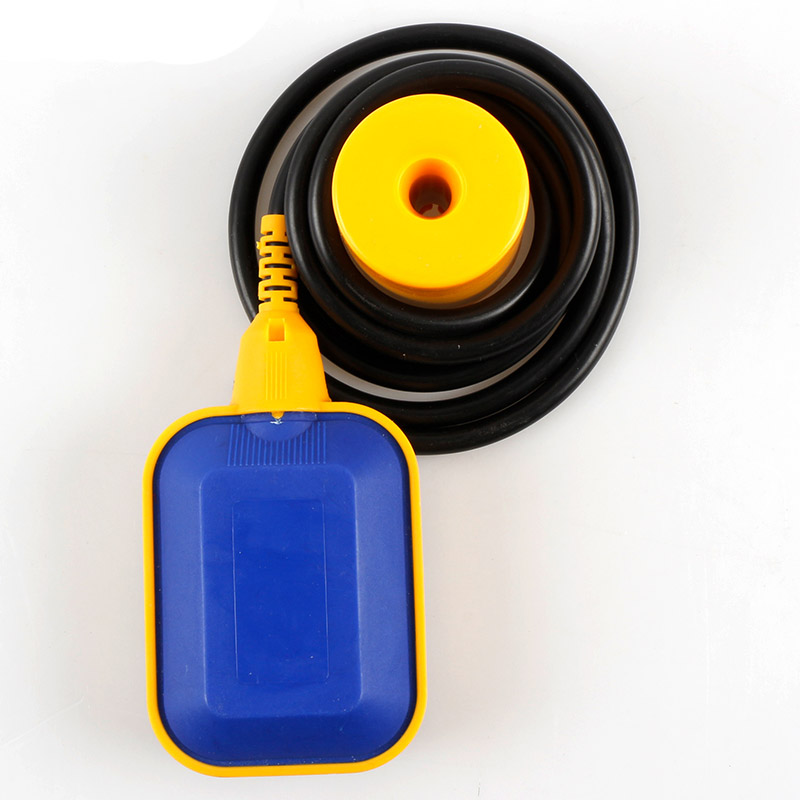

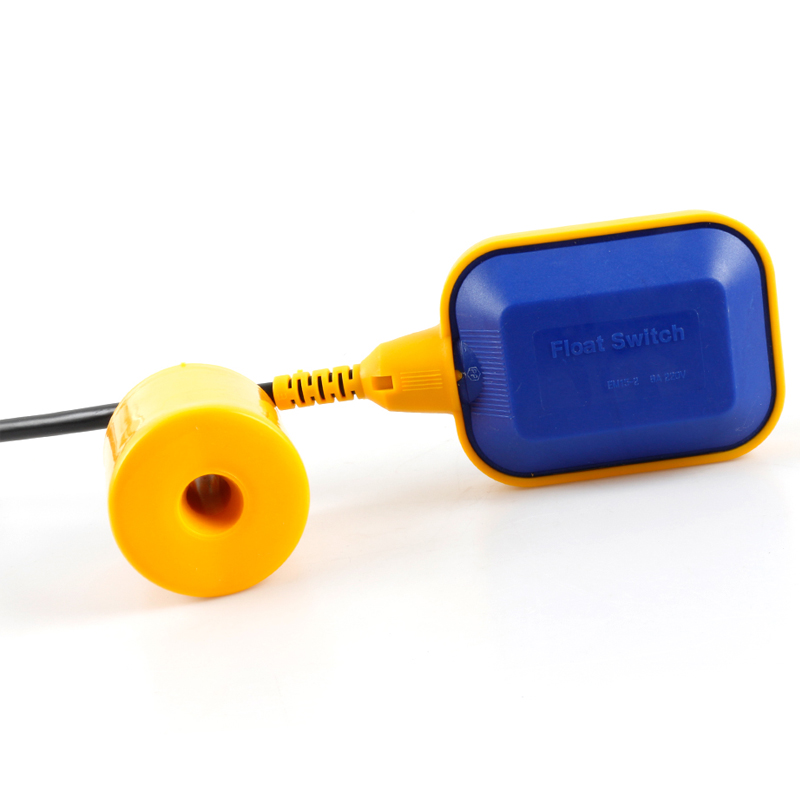

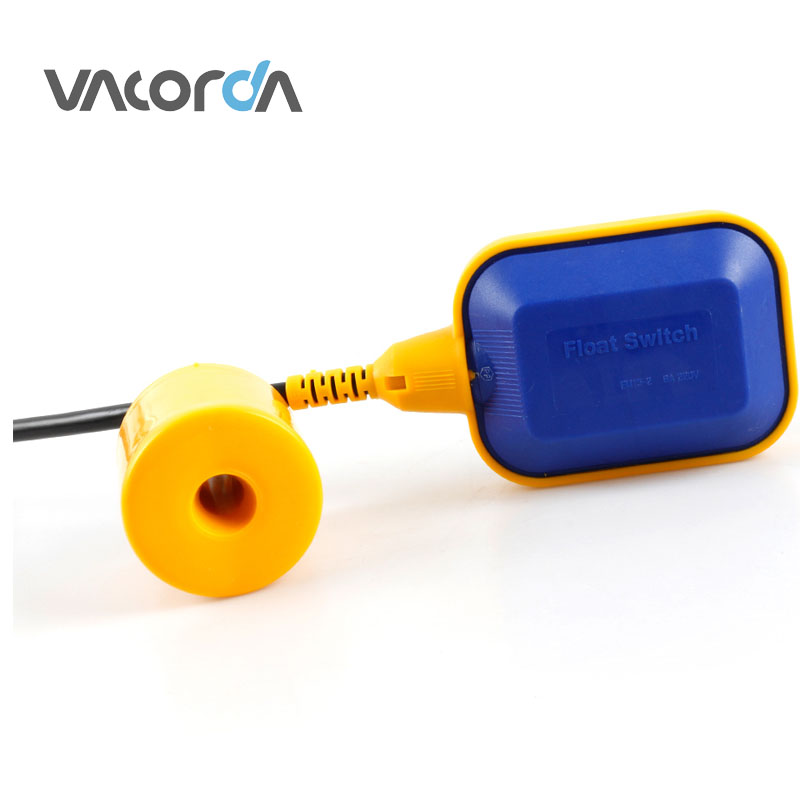

Электрический поплавковый переключатель погружного кабеля с подгонянной длиной кабеля

Краткое описание:

Материал: PP, SUS304
Емкость контакта: 10А/250 VAC (PP), 2А/250 VAC (SUS304)
Тип контакта: 1A, 1B или 1AB (PP), SPDT (SUS304)
Спецификация кабеля: резиновый кабель и силикон PVC (PP): 0,75 мм2 * 3C (SUS304)
Подходящая температура: резиновый кабель: -10℃~80℃.
Плотность: > 0,6 г/см3 (PP), > 0,5 г/см3 (SUS304)
Электрическая выносливость: ≥50 000 раз
Скорость потока: 100 000 раз

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Основные параметры
1. Материал поплавка: PP, SS304.
2. Емкость контактов: 10 А/250 В переменного тока (PP), 2 А/250 В переменного тока (SS304).
3. Тип контакта: 1a, 1b или 1ab（pp）, SPDT（SS304）

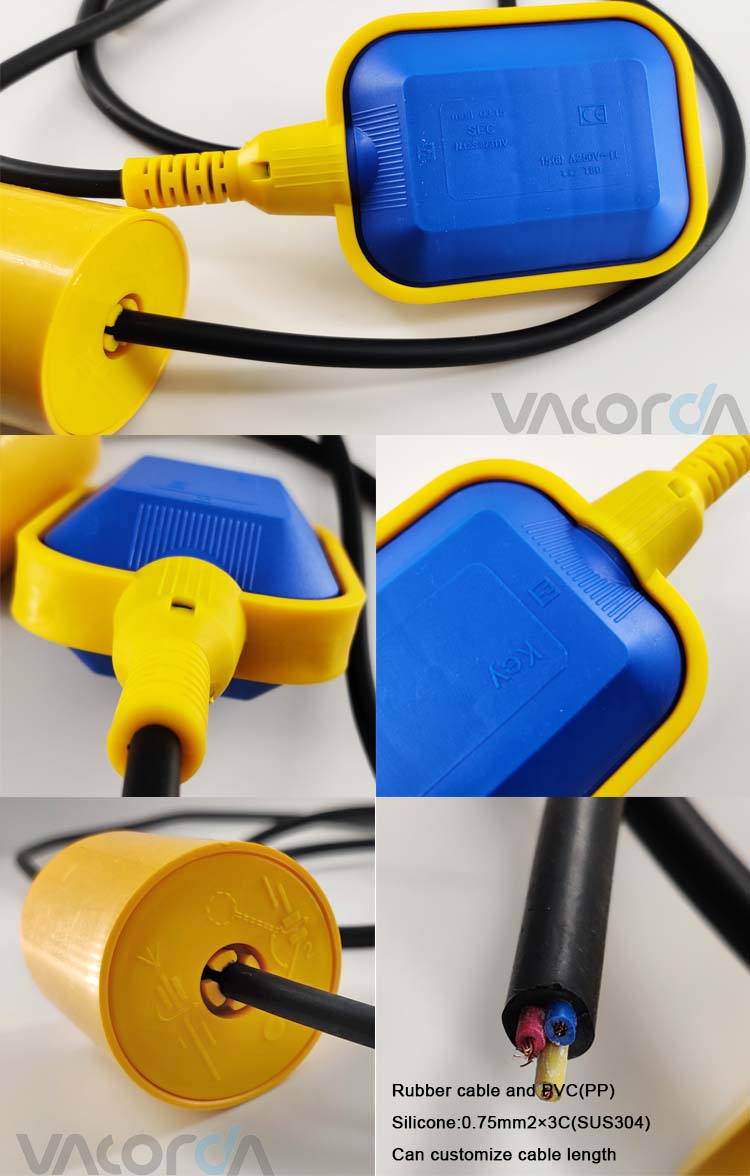

4. Спецификация кабеля: резиновая нить и стержень из ПВХ (PP), проволока из силикагеля 0,75 мм2 × 3c (SS304)
5. Применимая температура:
резиновая нить -10℃~80℃, проволока из ПВХ 0℃~60℃, проволока из силикагеля 0~170℃
6. Применимая пропорция: >0,6 г/см3 (pp), >0,5 г/см3 (SS304)

Принцип работы
В плавающем шаровом переключателе в качестве контактного элемента используется микропереключатель. Когда уровень жидкости поднимается и касается поплавкового шара, поплавковый шар меняет свой угол с повышением уровня воды. Когда угол возвышения поплавкового шара превышает определенный угол с горизонтальной поверхностью, на переключателе будет выведен контактный сигнал включения или выключения.

Тип установки, как показано ниже

220 В, 1 кВт, могут использоваться следующие двигатели насосов * автоматическое подключение дренажа, черно-коричневая линия, автоматическое подключение подачи воды, черно-синяя линия.

*На 1 кВт выше двигателя насоса необходимо добавить контактор переменного тока или промежуточное реле*

*справка по монтажу электропроводки 2-точечного водоснабжения
Описание внутреннего контакта
Контакты с плавающим шаром делятся на три формы (A означает нормально разомкнутую точку, B означает нормально закрытую точку, C означает нормально общую точку):
A: контактное соединение, когда уровень жидкости выше поплавкового шара.
B: контактное соединение, когда уровень жидкости ниже поплавкового шара.
Пояснение выходной линии однокабельного плавающего шарового переключателя:
A: коричневый b: синий c: черный
Примечания по установке

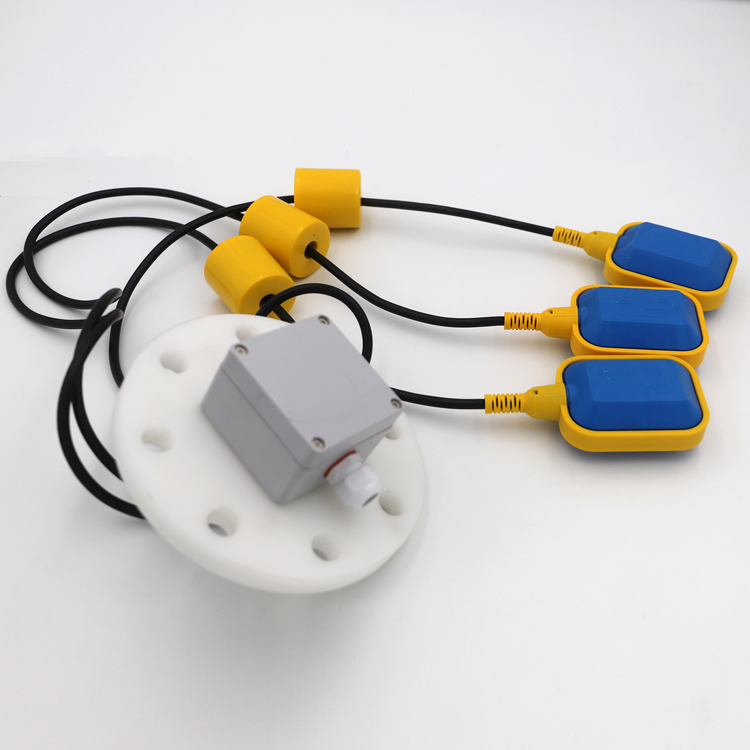

1. Клиенты могут выбирать различные типы в соответствии со своими требованиями, например, многоточечный контроль уровня жидкости на большом расстоянии, жидкость нормальной температуры или сточные воды.
2. Длина действия «a» поплавкового шара должна быть меньше расстояния a между стенкой канавки и кабелем, а самый низкий уровень воды «d», контролируемый поплавковым шаром, должен быть больше, чем уровень воды d. Как показано ниже:

3. Место установки должно находиться на надлежащем расстоянии от впускного отверстия насоса, чтобы предотвратить всасывание поплавкового выключателя во впускное отверстие.

4. Положение установки и впускное отверстие должны находиться на соответствующем расстоянии, чтобы избежать неправильного наведения из-за воздействия воды. Если это неизбежно, для улучшения можно добавить защитную трубку. См. ниже:

5. Нагрузка контролируемой линии должна соответствовать мощности контактов переключателя.
6. Перед установкой следует учитывать удельный вес жидкости.
7. Одиночный продукт с металлическим тросом и поплавковым шариком можно закрепить полосой при установке. Его нельзя закрепить непосредственно на силиконовом кабеле с помощью металлического зажима. При необходимости перед установкой металлического хомута необходимо установить шланговую втулку из PTFE.
8. При установке обратите внимание на уплотнение на входе, чтобы предотвратить попадание водяного пара в распределительную коробку; при установке одного изделия обратите внимание, что розетка не должна выходить прямо наружу.
9. Не допускайте длительного воздействия проводов на улицу.
