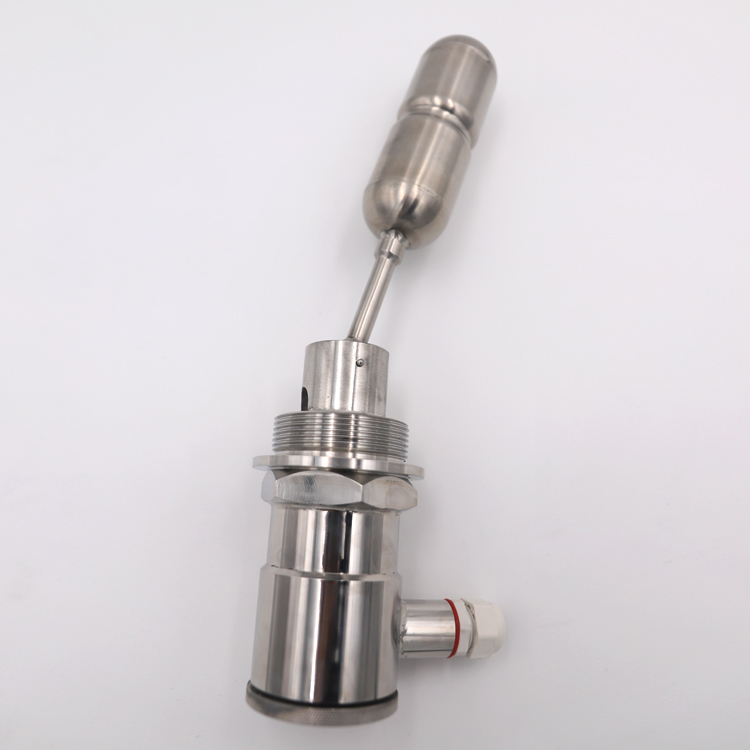

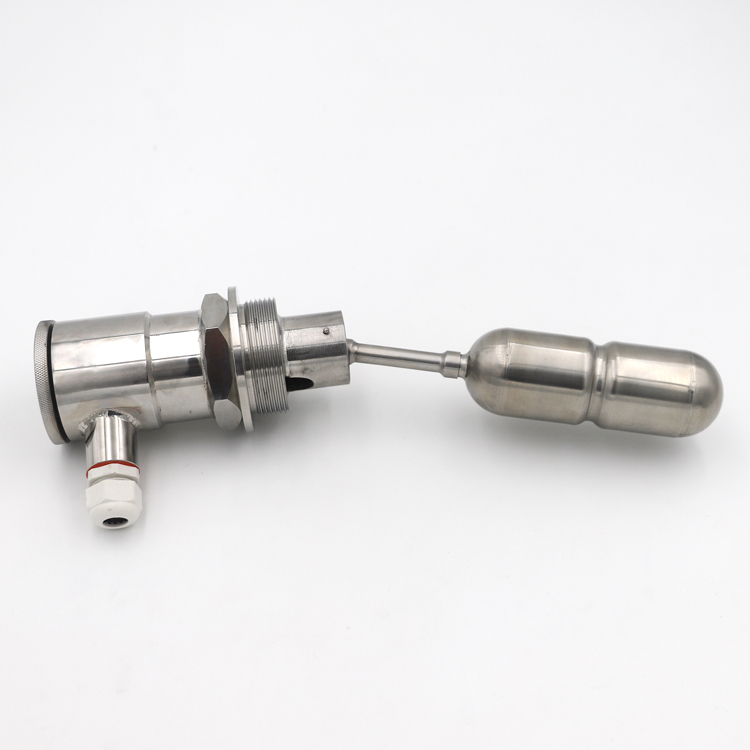

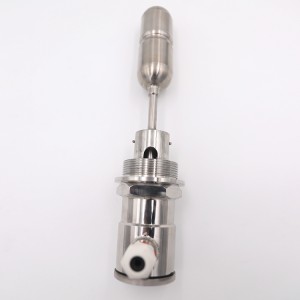

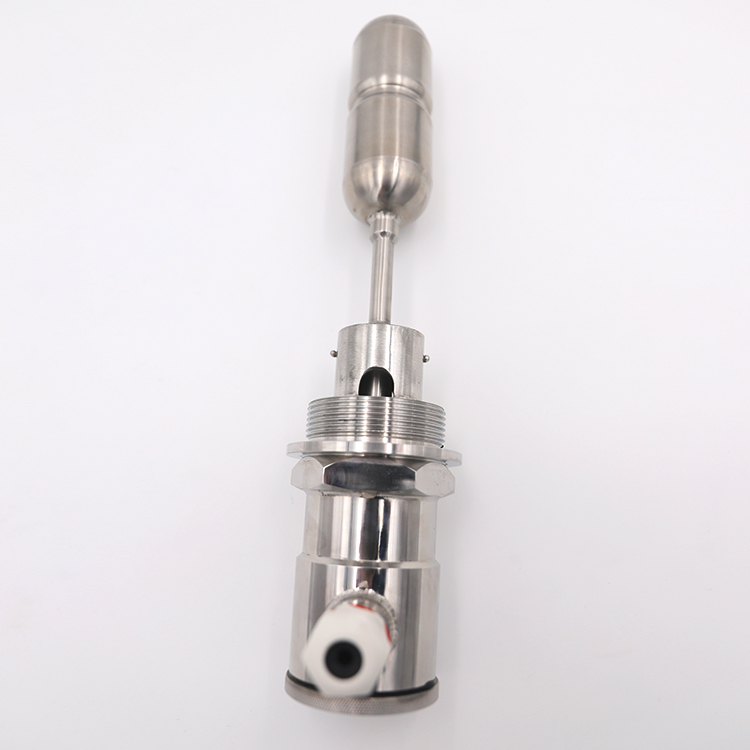

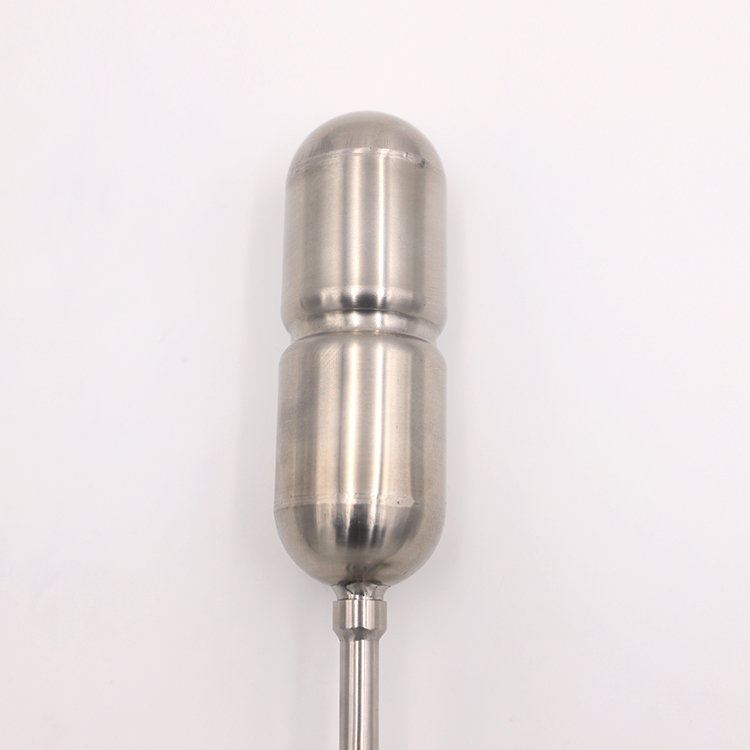

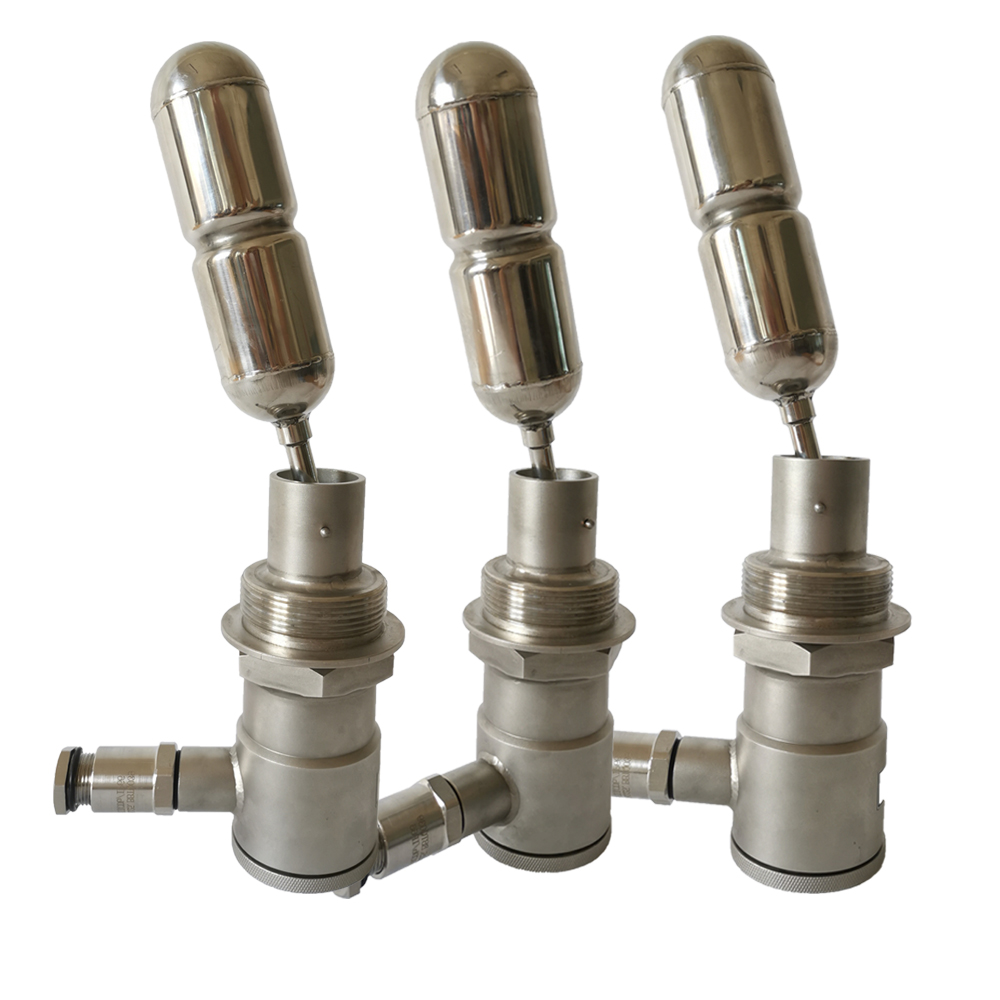

UQK Магнитный поплавковый переключатель уровня

Краткое описание:

Диапазон измерения: 80 ~ 300 мм (настроить)
Плотность: ≧ 0,5 г/м3
Номинальное давление: PN2,5~PN160 (специальный тип до PN320)
Рабочая температура: -40~150℃
Материал: SS304, SS316L, титановый сплав

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Инструкция по продукту

Боковое магнитное поплавковое реле уровня жидкости UQK и понтонный переключатель уровня состоят из геркона и магнитного поплавкового шарика, который основан на плавающем принципе, который использует магнитный поплавковый шарик для закрытия или открытия соответствующего язычка в зависимости от изменения высоты уровня жидкости, таким образом контролируя и измеряя уровень жидкости.

Особенности продукта

1. Без внешнего источника питания, пассивный выходной контакт;

2. Длительный срок службы, стабильная и надежная работа, простота установки, практически не требует обслуживания.

3. Независимость от физического и химического состояния среды.

4. Интеллектуальный магнитный поплавковый переключатель уровня применяется во всех типах плохих сред с плотностью ≥0,5 г/см³.

5. Доступно для обнаружения границы раздела сред с двумя различными плотностями.

6. Широкий диапазон применения: Давление 0~PN160 (макс. до PN320), температура -40~+150℃;

7. Противовзрывная конструкция.

8. Кастомизация.

Структура продукта

Технические параметры

Тип установки	DN50/RF/PL(HG/T20592-2009; >PN100,HG/T 20615-2009,DN≥65)
Средняя плотность	≥0,5 г/см3
Диаметр поплавка	PN≤6,3 МПа, диаметр поплавка = 45 мм; PN>6,3 МПа, диаметр поплавка = 65 мм
Состояние переключателя и количество	SPDT, 1 шт.
Глубина установки L	80~300 мм (можно настроить)
Максимальное напряжение	250 VAC, 230 VAC (резистивная нагрузка)
Максимальный ток	0,6 А (однополюсный); 2А(SPST)
Макс. громкость	0,6 А: 60 Вт (герконовый тип); 2А: 200 Вт (поворотный переключатель)
Диапазон рабочих температур	-40~80°С -40~120°С
Высокотемпературный тип	≤ 150 °С
Давление	PN2,5~PN160 (Макс. давление: PN320). Примечание: при давлении > PN100 фланец должен быть ≥DN65.
Связь	М20×1,5 внутренняя резьба
Угол установки	≤ ±10°
IP-класс	IP65
Взрывобезопасный класс	Exia II CT6Ga или Exd II CT6Gb

Приложения

Поплавковый шариковый переключатель уровня UQK и понтонный переключатель уровня изготовлены из различных материалов и могут использоваться практически во всех сильных и слабых коррозионностойких средах, а также в неагрессивных средах.
